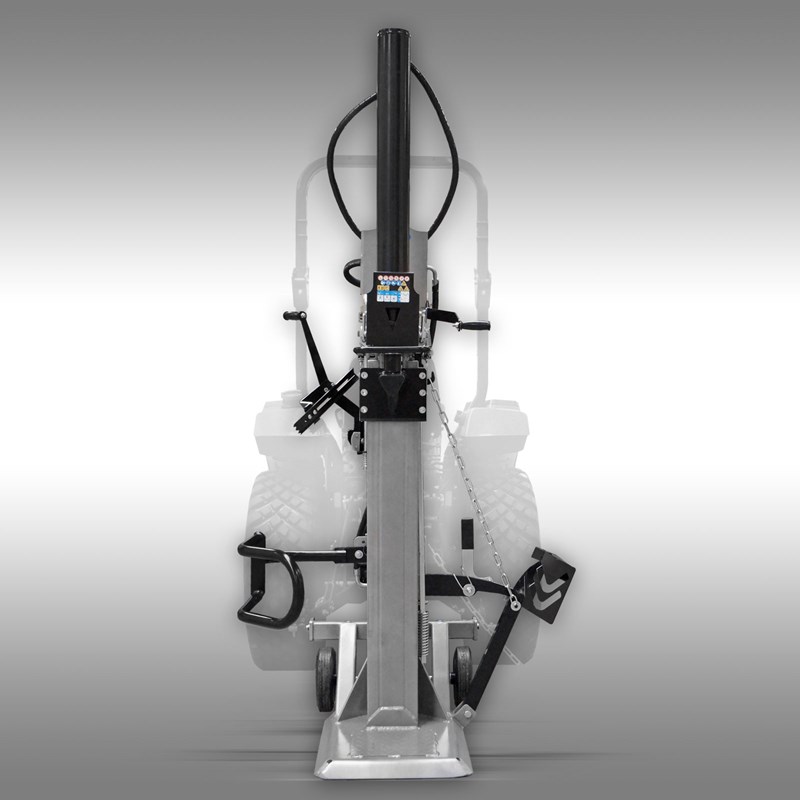

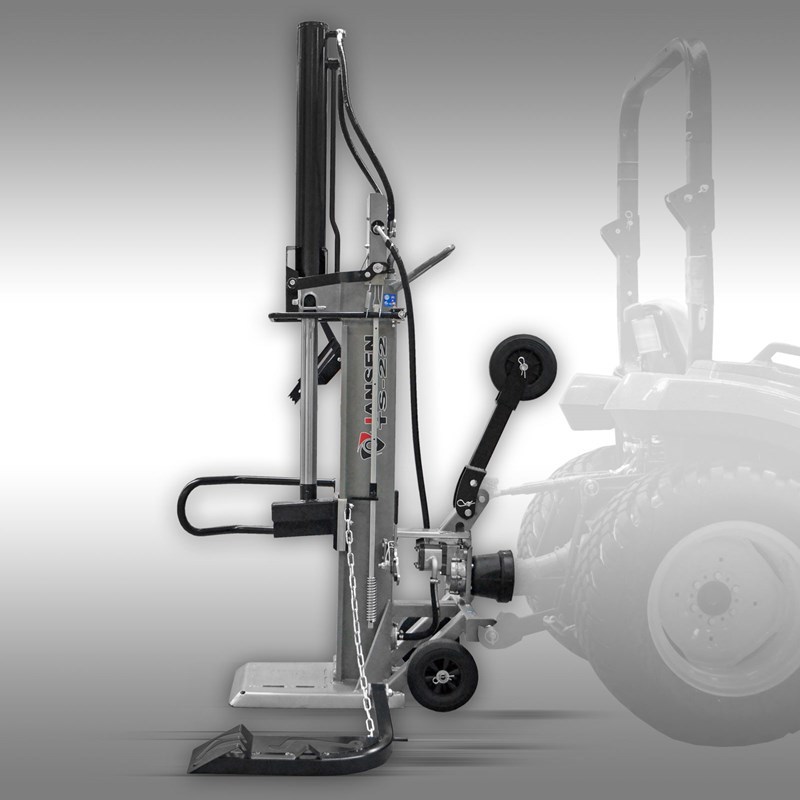

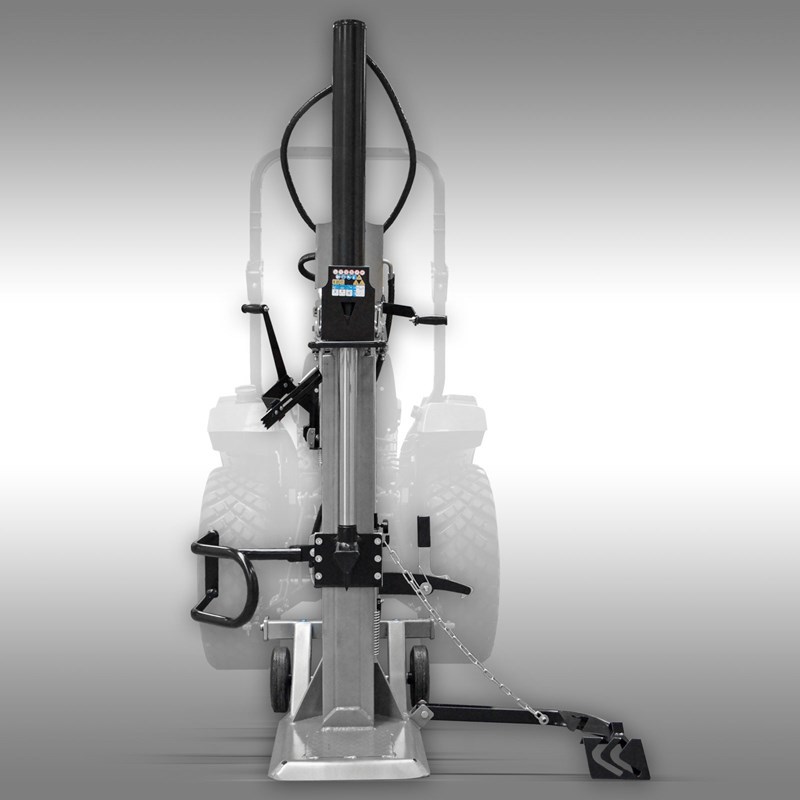

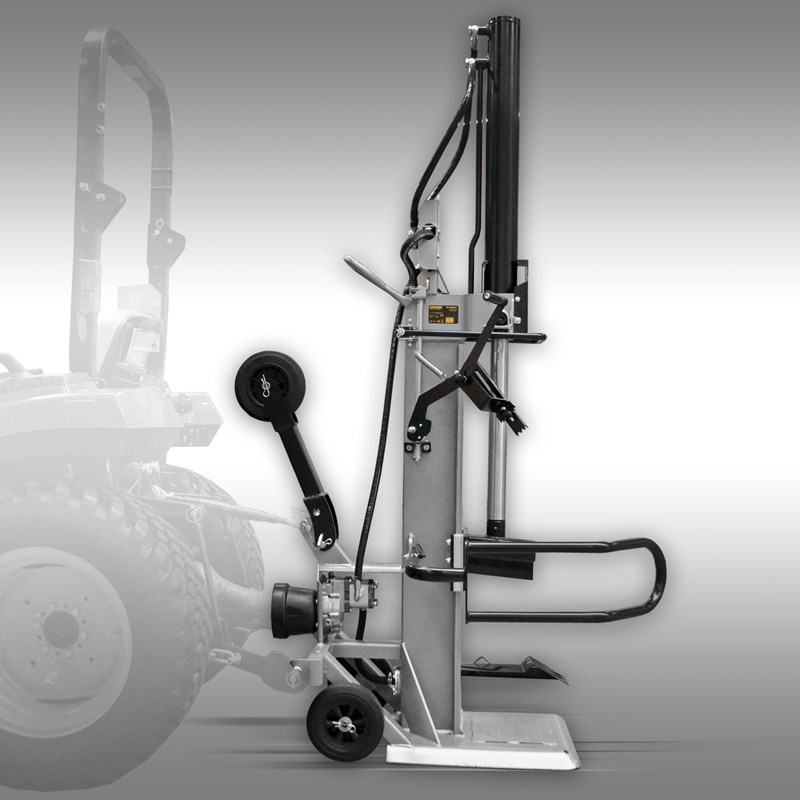

Holzspalter Jansen TS-22, 22to stehend mit Stammheber

Mit dem Jansen TS-22 stellen wir Ihnen einen unserer neuesten Holzspalter vor. Der Spalter wird über die Zapfwelle eines Traktors/Schleppers betrieben und in den Dreipunkt eingehängt. Es handelt sich um eine sehr schwere und robuste Ausführung; das Eigengewicht des Spalters beträgt ca. 320 kg!


Technische Daten:

Antrieb: Zapfwelle (Gelenkwelle nicht im Lieferumfang enthalten), max. 540 U/min.
Spaltkraft: max. 22 Tonnen
Max. Spaltlänge: 110cm
Stammheber: inklusive
Spaltkreuz: inklusive (Verwendung auf eigene Verantwortung)
Länge Spaltkeil: 22cm
Betriebsarten: 2
Begrenzung Zylinderhub: einstellbar
Durchmesser Zylinder: 115mm
Durchmesser Kolbenstange: 60mm
Abstand Keil-Boden: ca. 20cm (ganz ausgefahren)
Maximale Zylindergeschwindigkeit (Vorlauf/Rücklauf): 8 Sek. / 10 Sek.
Hydraulikölmenge: ca. 24l (HLP46)
Abmessungen aufgebaut max.: 130x145x247cm (LxBxH)
Abmessungen aufgebaut min.: 130x96x247cm (LxBxH)
Gewicht: ca. 320kg
Abmessungen Verp.: 120x80x214cm (LxBxH)
Gewicht mit Verpackung: ca. 340kg

Gefertigt und produziert nach der neuesten EU Produktsicherheitsnorm EN 609:2017.

Die enorme Spaltkraft von 22 Tonnen wird mittels der eingebauten Hydraulikpumpe erzeugt. Diese Pumpe wird von einem Traktor/Schlepper über eine Zapfwelle (nicht im Lieferumfang) angetrieben.

Sehr praktisch ist der angebaute Stammheber, mit welchem sich sehr einfach schwere Stämme aufrichten lassen. Wird der Stammheber nicht benötigt, so kann dieser in der oberen Position einfach eingerastet werden und dient als 2. Schutzbügel.

Der Holzspalter arbeitet mit 2 Geschwindigkeiten - eine Schnellere für das Anfahren auf das Holz und eine langsamere für den Spaltvorgang. Mittels eines einfachen Feder-Mechanismus kann das Gerät in 2 unterschiedlichen Betriebsarten betrieben werden:

1. Der Spaltkeil fährt nach Loslassen der Bedienhebel automatisch wieder hoch auf die voreingestellte Position (kann mittels eines Hebels stufenlos variiert werden). Hier ist ein sehr schnelles und effektives Arbeiten möglich, da man den Keil nicht manuell wieder hochfahren muss. Für diese Betriebsart muss die Feder ausgehängt sein.

2. Der Spaltkeil bleibt nach Loslassen der Bedienhebel in jeder Position stehen und fährt nur durch Hochdrücken der Bedienhebel zurück. Die Feder muss für diese Funktion eingehängt sein.

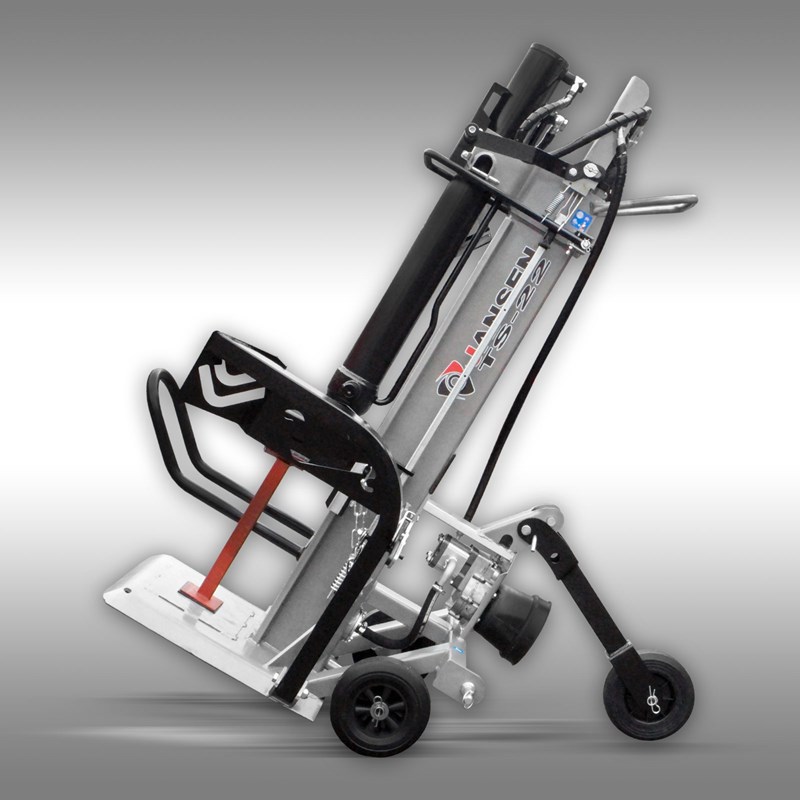

Der Holzspalter steht auf 2 Rädern und verfügt zusätzlich über ein Transportrad. Dank diesem Transportrad kann der Holzspalter auch per Hand transportiert werden. Es empfiehlt sich jedoch, eine zweite Person hinzuzuziehen. Alternativ kann er natürlich in den 3-Punkt eines Schleppers gehangen werden. Der Zylinder ist ohne großen Aufwand auf eine Höhe von ca. 1,88 Meter absenkbar.

Sie werden keinen Scheit Holz finden, welchen dieser Spalter nicht klein bekommt.

Im Lieferumfang des Holzspalters ist ein Spaltkreuz enthalten. Innerhalb der europäischen Union darf dieses Spaltkreuz bei Verwendung des Holzspalters jedoch nicht benutzt werden, da die neue EU Norm EN 609:2017 für Holzspalter die Verwendung von Mehrfachspaltkeilen und Spaltkreuzen generell verbietet.

Die eventuelle Verwendung des Spaltkreuzes erfolgt auf eigenes Risiko und auf Ihre Verantwortung.

Optional gibt es einen Kurzholz-Spalttisch, den Sie in unserem Shop finden und bestellen können.


Bemerkung:

Das Gerät wird gut verpackt und stehend geliefert. Für die Endmontage und die Inbetriebnahme sollten von Ihnen ca. 30 Minuten eingeplant werden. Im Lieferumfang enthalten ist eine deutsche Bedienungsanleitung sowie eine Explosionszeichnung. Für die Befüllung verwenden wir ein Hydrauliköl der Klassifikation HLP46, welches überall erhältlich ist.


Montage, Öl und betriebsbereit machen: CHF 240.--
